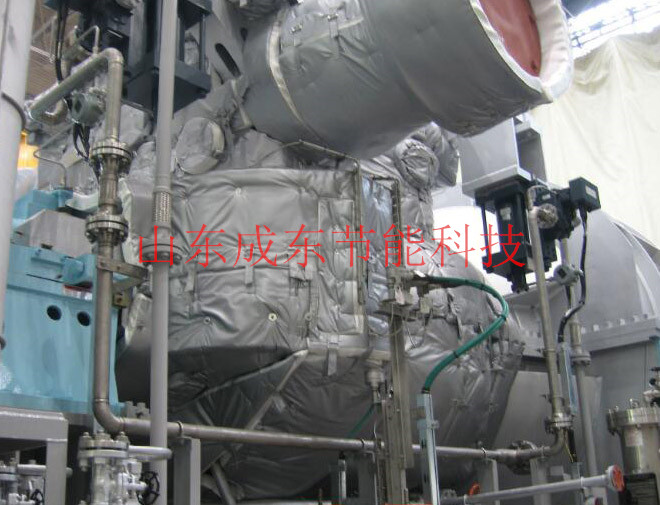

汽輪機可拆卸式保溫衣 設計要領:
1、汽輪機保溫部位:汽輪機高中壓缸、主調汽聯合閥、再熱汽聯合閥、連通管及閥門、主汽導汽管、再熱導汽管、平衡管。
2、汽輪機可拆卸式保溫衣結構:汽輪機分面為多塊組合快速拆裝式結構,保溫結構方式為:上缸和中間法蘭部位為可拆卸式結構、下缸為固定式結構;主汽聯合閥和再熱汽聯合閥法蘭部位為可拆式,閥殼部位為固定式;連通管、主再熱導汽管法蘭和膨脹節部位為可拆式。;
3、保溫厚度依據材料性能和本體運行溫度設計厚度,主保溫層采用硅酸鋁纖維針刺毯、陶瓷纖維布、氣凝膠,其性能指標應滿足: 容重: ≤128g/m3; 導熱系數: 70℃≤0.043W/m ? K,100℃≤0.08W/m ? K,400℃≤0.15W/m ? K; 最高使用溫度: ≥800℃;
4、保溫后必須方便拆裝,每一塊的重量不超過35kg;保溫塊之間的連接采用耐高溫金屬絲連接,連接應牢固、整齊、美觀;所有保溫塊緊密貼合;快速拆裝式汽輪機柔性保溫衣(氈)設計結構為多塊拼裝、用耐高溫金屬絲連接結構,故在設備大修時非常容易拆卸。
5、汽輪機正常運行時,保溫結構的外表溫度在環境溫度不超過27℃時不超過50℃;當環境溫度超過27℃時,其外表面與環境的溫差不超過25℃;上、下缸溫差不超過50℃。
6、整體安裝后表面進行處理,保證外觀整齊、清潔、美觀、完整,保溫效果好,易拆卸、方便維修,可重復使用、壽命長。
